1．KB0產品目前的主體最大額定電流為225A(F框架)、KB02產品目前的主體最大額定電流為225A(F框架)，按傳統的星三角減壓起動器接線方式：KB0J星三角減壓起動器最大只能控制和保護到110kW及以下電動機、KB02J星三角減壓起動器最大只能控制和保護到110kW及以下電動機。

2. 通過改變主電路接線方式，使主回路分流（即主開關觸頭在全壓運行時承受的是相電流而不是線電流）后：

（1）由1臺KB0-125A+1臺（具有機械聯鎖的）KB0S+1個時間繼電器等輔件構成的KB0J2就可以控制45～110kW 電動機；

（2）由1臺KB02-125A+1臺（具有機械聯鎖的）KB0S+1個時間繼電器等輔件構成的KB02J2就可以控制45～110kW 電動機；

（3）由1臺KB0-225A+2臺（具有機械聯鎖的）接觸器+1臺ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB0J3就可以控制110～200kW 電動機；

  （4）由1臺KB02-225A+2臺（具有機械聯鎖的）接觸器+1臺ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB02J3就可以控制110～200kW 電動機。

3．對電動機從星形接法(啟動)轉換至三角形接法(全壓工作)轉換過程的時間繼電器，延時動作時間設定t(S)=2x＋4。

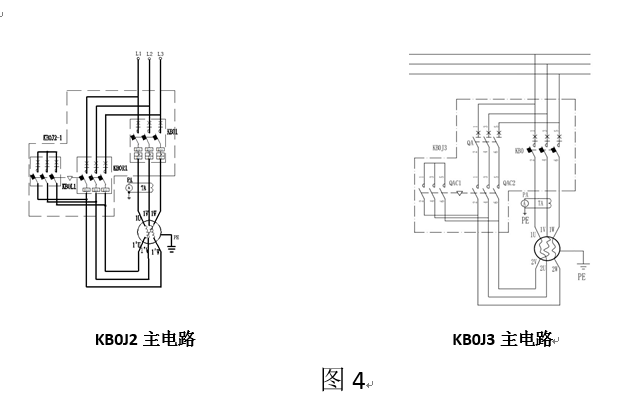

4. KB0J2、KB0J3、KB02J2、KB02J3主電路與普通KB0J、KB02J的接線方式區別是KB0或KB02主電路接線位置，普通的KB0J、KB02J接線方式：接在電源進線端主電路KB0承受的是線電流In。而采用圖4（KB0J2、KB0J3、KB02J2、KB02J3）分流的接線方式后，KB0或KB02主回路接的位置有一些變化，啟動完成后主開關KB0或KB02承受的是相電流In/3（見表4）。KB0J2、KB0J3、KB02J2、KB02J3全壓工作時流過每臺主開關的相電流的計算公式見表4。（電纜的截面積選擇：引至電動機端的電纜截面積承載的電流不小于分流后，流過主開關工作電流值；引至星三角減壓起動器進線端的（進電源端）電纜截面積承載的電流不小于電動機全壓工作時額定電流值。）

表4

    從表中看出KB0J2、KB02J2星三角減壓起動器可實現對110kW 以下電動機的控制與保護；KB0J3、KB02J3星三角減壓起動器可實現對200kW 及以下電動機的控制與保護。（根據電動機功率、用途，選擇型號規格詳見中凱選型手冊相關資料）。
